базовий серійний бронеавтомобіль

оптимальна для складних задач

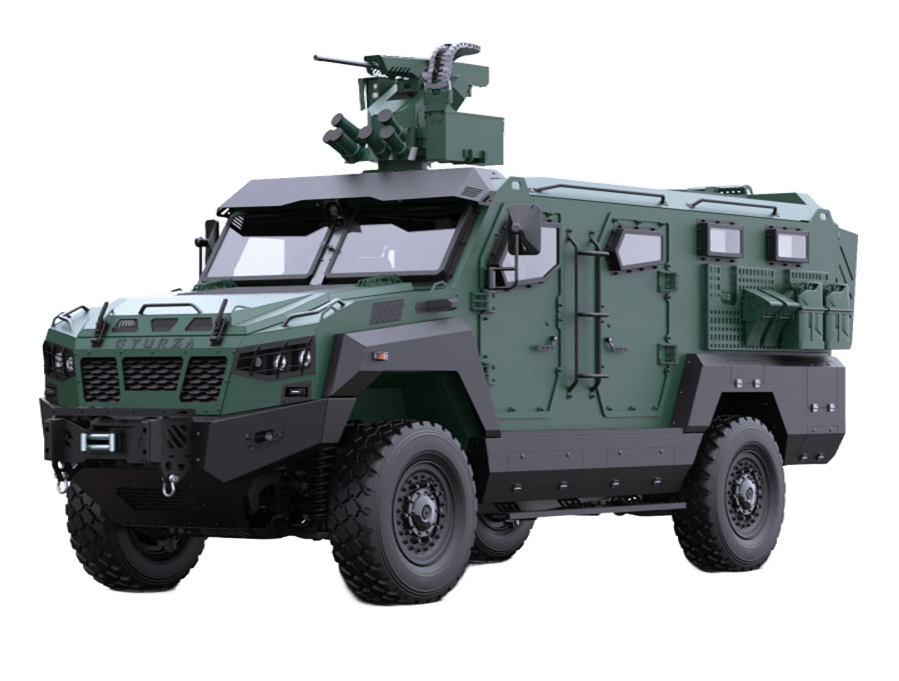

UAT.Gyurza-02

Машина призначена для транспортування особового складу (10+1) Збройних Сил України, інших військових формувань державного сектору оборони і безпеки та їхньої вогневої підтримки, виконання завдань з розвідки та патрулювання.
Бронеавтомобіль «UAT.GYURZA-02» має рівень 2 захисту відповідно до стандарту NATO AEP STANAG 4569, що забезпечує:
Пасажирський відсік: від бронебійно-запалювальних куль з патроном 7,62х39 мм (STANAG 4569 L2), 7,62х54 мм (STANAG 4569 L3)
Корпус: від підриву 155 мм осколково-фугасного снаряда на дистанції 80 м
Днище: V - образне посилине від підриву протитанкової міни фугасної дії з масою заряду до 8 кг вибухівки (STANAG 4569 L3)

UAT.Gyurza-02

представляє сімейство нових колісних бойових броньованих машин
Шасі............................
спеціалізоване, на замовлення UAT з лебідкою
Двигун........................
турбодизель 6.7L-330 Cummins ISDe
Маса ...........................
споряджена - 14000±200 кг, повна - 16000±200 кг
Габарити (мм) з бойовим модулем ...
7140 х 2600 х 3500
без модулю ................
7140 х 2600 х 2820
Максимальна швидкість руху ..........
110 км/год
Потужність ................
385 к.с.
Шини ..........................
RUN-FLAT
365/80R20, 395/80R20
UAT.GYURZA-02 розроблена конструкторським підрозділом "УКР АРМО ТЕХ" і представляє сімейство нових колісних бойових броньованих машин.
Має високі динамічні якості, підвищену прохідність і плавність ходу та здатність долати значні відстані з високою середньою швидкістю.
Одна з головних переваг автомобіля – спеціалізоване шасі, що виробляється на замовлення "УКР АРМО ТЕХ".

КОНСТРУКТИВНІ РІШЕННЯ

GYURZA-02 отримала шасі, розроблене саме для бойової броньованої машини.

Для підвищення прохідності та маневреності автомобіля в складних умовах, з урахуванням маси броньованої капсули, сконструйовано незалежну підвіску на подвійних поперечних важелях, привод, центральну систему підкачки шин та інші елементи ходової системи.

GYURZA-02 оснащена дизельним двигуном з електронним керуванням, автоматичною коробкою передач, пневматичним управлінням високо- і низько швидкісними роздавальними коробками, двотрубною пневматичною гальмівною системою.

Рух у складних умовах забезпечує 6-циліндровий дизельний двигун Cummins високої продуктивності з надзвичайно тихим звучанням та високим експлуатаційним ресурсом (більше 350 тис. миль).
Посилена  ходова частина забезпечує надійну експлуатацію 16-тонної бронемашини в різних ландшафтних умовах. Надає автомобілю здатність долати круті підйоми і виключає перевертання. Управління при різких маневрах здійснюється плавно і зручно.

GYURZA-02 може без обмежень рухатися у щільному міському автомобільному потоці та придатна до експлуатації по всіх видах доріг та в умовах бездоріжжя в зонах з помірним кліматом. Діапазон робочих температур від -40 °С до +50 °С.

ЗАХИСТ ТА БЕЗПЕКА

MRAP (Mine Resistant Ambush Protected) – броньовані авто, що стали незамінними для переміщення особового складу на лінії фронту. Корпуси таких машин виготовляються зі спеціальної сталі, що забезпечує підвищений балістичний захист за стандартом STANAG 4569 level 2. І хоча MRAP є одним з найкращих сучасних рішень, "УКР АРМО ТЕХ" постійно вдосконалює захист своїх броньовиків. Розвиток засобів ураження вимагає максимальної надійності бронемашин, зокрема і через посилення протидронового та протимінного захисту.

Броньовані автомобілі УКР АРМО ТЕХ, і GYURZA-02 зокрема, мають V-подібну форму нижньої частини корпусу для розсіювання енергії вибуху і спеціальні крісла з амортизацією від вибухових навантажень. Протимінні сидіння мають 5-точкові ремені безпеки та пройшли  випробування відповідно до стандарту НАТО AEP STANAG 4569. Додатково зсередини бронекапсули машин покриваються протиосколковим підбоєм, що захищає екіпаж та внутрішнє обладнання від осколків вільного формоутворення масою 1,1 г на швидкості 500 м/с.

Глобальне застосування FPV-дронів і постійне розширення можливостей ураження вимагають певних технологічних і конструкторських рішень, що забезпечують мінімальну вразливість броньованих машин.
Для протидії ворожим FPV-дронам на машини "УКР АРМО ТЕХ" в якості штатного обладнання встановлюються сучасні бортові комплекси радіоелектронної боротьби з робочими частотами 150-1030 МГц.
Додаткові сталеві екрани – протикумулятивні захисні решітки розміщуються на відстані від основної броні, не обмежуючи функціональність техніки і не ускладнюючи її експлуатацію.

"УКР АРМО ТЕХ" плідно співпрацює з українськими технологічними компаніями і пропонує замовникам ряд опцій з оснащення машини додатковими новітніми системами.

Наприклад, на GYURZA-02 може бути встановлений програмно-апаратний комплекс виявлення загроз типу FPV «FlyOff», призначений для радіомоніторингу, визначення напрямку джерел радіовипромінювання, обробки і реєстрації даних пеленгування в режимі реального часу, відображення на карті виявлених загроз та подачі команд на засоби подавлення (РЕБ) різних типів.
Технічні характеристики комплексу:
діапазон частот сканування  1000-6000 МГц
дальність виявлення не менше ніж  1.5 км
гранична температура для антенно-фідерної системи та блоку обробки і передачі даних від -30°С до +55°С

10+1

ЕКІПАЖ

110

КМ/ГОД

385 к.с.

потужність
Основні параметри:

Вага

14000±200 кг - споряджена

16000±200 кг - повна

Габарити:

Довжина

7140 мм

Ширина

2600 мм

Висота з бойовим модулем

3500 мм

Двигун:

Тип

турбодизель Cummins ISDe 6.7-330

Потужність

385 к.с

Об’єм

6.7 л

Максимальний крутний момент

1200 Нм, 1400-1700 об/хв

Особовий склад

-

10+1

Ємність баку основного (додаткового)

-

250±10 (100±5) л

Максимальна швидкість:

шосе

110 км/год

Розгін до 60 км/год

-

13,0 ± 2,0 с

Гальмівний шлях:

при швидкості 60 км/год

18,0 ± 1,0 м

Витрата палива на шосе:

ґрунтова дорога

19 ± 2 (24,6 ± 2) л/100 км

Радіус розвороту

-

17 м

Кут підйому та кут крену

-

20°

Кут звису передній (задній)

-

31°±1 (33°±1)

Глибина броду

-

1,2 м

Шасі:

База

-

3700±20 мм

Дорожній просвіт

-

379±10 мм

Ширина колії передніх коліс

-

2098 мм

Колісна формула

-

4x4

Підвіска

-

незалежна підвіска на подвійних поперечних важелях 18 т

Коробка передач

автоматична: шість передач переднього ходу та одна передача заднього ходу

6-ступінчата Allison 3000

Система подачі палива

незалежна подача та повернення палива, запас ходу по бездоріжжю - 1000 км

паливна система Common Rail з електронним управлінням

Гальма

-

дискові гальма та двотрубна пневматична гальмівна система

Шини

RUN-FLAT, 365/80R20, 395/80R20

центральна система підкачування шин з режимами "дорога", "бездоріжжя" та "м'який режим" (бруд, пісок і сніг)

ОЗБРОЄННЯ:

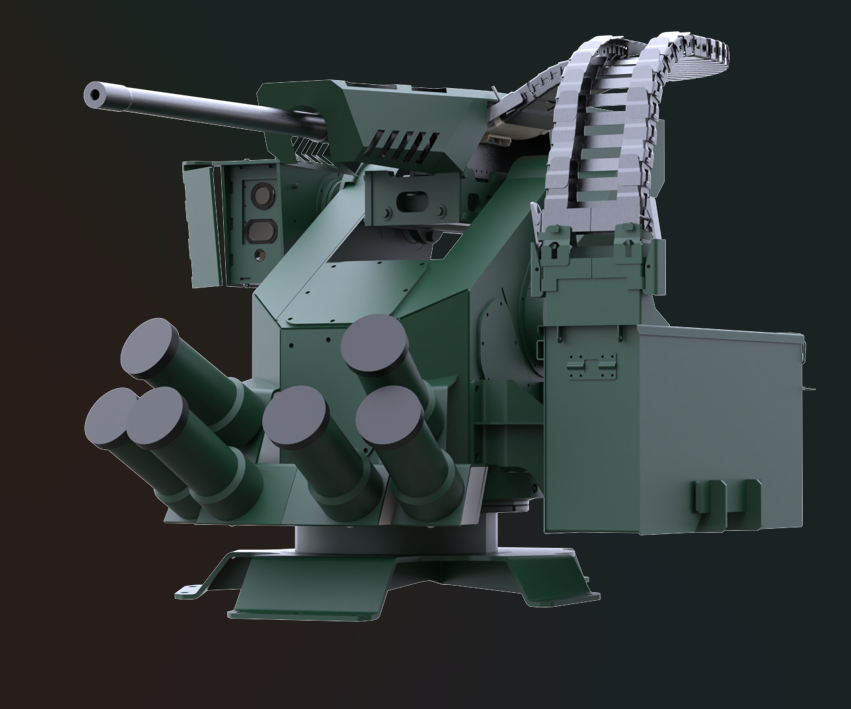

GYURZA-02 обладнана бойовим модулем (бойова автоматична ненаселена турель) виробництва УКР АРМО ТЕХ у партнерстві з «НАУКОВО-ВИРОБНИЧЕ ОБ’ЄДНАННЯ «УКРАЇНСЬКІ ОБОРОННІ ТЕХНОЛОГІЇ». Тактико-технічні характеристики модуля:

  • висота: 850 мм, довжина: 1700 мм, ширина: 1225 мм;
  • вага бойового модулю (зі зброєю та системою управління вогнем): 370 кг (450 кг);
  • автоматичне захоплення та супроводження цілі;
  • оптико-електронний модуль: денне і нічне зображення, лазерний далекомір;
  • комп’ютер керування вогнем із розширеними функціями;
  • можливість стрільби у русі (стаціонарні або рухомі цілі, наземні та повітряні).
  • бронезахист: STANAG 4569 Рівень 1

Основна зброя – кулемет М2 «Browning» 12,7 з боєкомплектом 300 патронів.

ергономіка:

Конструкція GYURZA-02 передбачає відокремлення екіпажу та десанту від моторно-трансмісійного відділення та ємностей для пального.

Компонування броньовика оптимальне та апробоване: двигун спереду, кабіна екіпажу посередині, десантне відділення ззаду.

  • Кожне місце має індивідуальні тримачі для особистої зброї та боєприпасів;
  • Сидіння спроєктовані з урахуванням збереження життя людей під час підриву мін;
  • Шумо- і термоізоляція, системами вентиляції повітря, обігріву та кондиціювання;
  • Завантаження та вивантаження особового складу здійснюється через 5 дверей.
  • Усі двері обладнані кулестійкими вікнами, а десантні – додатково амбразурами із заслінками для ведення вогню.
  • Спеціальні дверні механізми – легкі в експлуатації і забезпечують надійну роботу броньованих дверей вагою понад 300 кг.

На даху передбачено два аварійних люки для екстреної евакуації екіпажу через ураження машини.

Балістичне скло:

Балістичне скло – важливий елемент безпеки – забезпечує рівень захисту не нижчий за рівень захисту відповідних проєкцій корпусу броньовика.

  • При цьому не знижує оглядовість, що дуже важливо в режимах засідки або патрулювання;
  • Ми використовуємо сертифіковане кулестійке скло із захистом відповідно до STANAG 4569 L2/L3, багатошарове, виготовлене із спресованих пластин безосколкового скла та прозорої полімерної клейкої плівки, що з'єднані в моноліт;
  • З внутрішньої сторони скло додатково покривається спеціальною плівкою, щоб уламки не могли потрапити всередину;

Також машина оснащена протиосколковими, захищеними дзеркалами заднього виду.

Базова комплектація машини передбачає системи загальновійськового зв'язку, навігації та допомоги водію в нічних умовах (інфрачервоні детектори і камера). Якісний цілодобовий огляд місцевості на 360° забезпечують 4 камери: інформація денного спостереження виводиться на екран між командиром та водієм, нічного – перед водієм.
Світломаскування забезпечується спеціальними фарами. При увімкненні режиму світломаскування (однією кнопкою) вимикається все внутрішнє та зовнішнє освітлення. В такому режимі працює тільки монітор приладу нічного спостереження.

При виготовленні броньованих авто застосовується легована балістична сталь іноземного виробництва, яка поєднує в собі надвисокий рівень твердості з відмінною міцністю та високою пластичністю. Вона забезпечує круговий бронезахист екіпажу, десанту та внутрішнього обладнання при обстрілі не нижче Level2/Level3 стандарту NATO AEP-55 STANAG 4569.

Бронесталь проходить балістичні випробування згідно вимог державного стандарту «Захист панцеровий спеціалізованих автомобілів. Загальні технічні вимоги», що проводить сертифікована лабораторія Міністерства оборони України.
Відповідність броньованих машин "УКР АРМО ТЕХ" вимогам продукції спеціального призначення засвідчують номенклатурні номери НАТО (NSN): до класифікації входять вироби, що виготовляються для потреб Збройних Сил України та інших військових формувань і можуть бути експортовані Україною.
GYURZA-02 отримала модернізовану систему пожежогасіння з автономним для окремих вузлів функціоналом. Автоматична установка обладнана відповідними детекторами. Зазвичай виробники тактичних машин встановлюють систему пожежогасіння тільки у десантному і моторному відсіках. УКР АРМО ТЕХ визначає додатковим фактором стійкості своїх бронемашин протипожежний захист колісних арок.

Щоб в умовах бою броньовик не втрачав здатності пересуватися і не перетворювався на статичну мішень, на броньованих автомобілях GYURZA-02 випробувані штатні протипожежні системи власної розробки, що спрацьовують окремо по кожному колесу у разі їхнього загоряння. Багатозонний комплекс зовнішнього захисту обмежує вплив вибухових речовин і запальних боєприпасів на шини, що значно підвищує можливість виживання екіпажу в умовах всебічного вогневого ураження.

Сучасна фільтровентиляційна установка убезпечує особовий склад від негативного впливу хімічних речовин, які нерідко застосовує противник. Система спрацьовує в екстремальних умовах, коли довкілля малопридатне або непридатне для дихання.

ОСНАЩЕННЯ ТА ТЕХНОЛОГІЇ

Переваги у сучасній війні багато в чому визначають технології. Саме тому ми приділяємо особливу увагу можливостям оснащення наших машин новітніми системами, зокрема з використанням штучного інтелекту, що допомагають військовим підрозділам ефективно виконувати свою роботу.

GYURZA-02 може бути обладнана програмно-апаратним комплексом інтерактивного бачення – розробкою українських інженерів. Комплекс працює з використанням технології доповненої реальності та штучного інтелекту, виявляючи наземні загрози за допомогою 12 камер денного й нічного бачення.
Діапазон виявлення об'єктів та додаткові можливості:
людина: до 60 м у видимому спектрі, до 200 м у тепловізійному
автомобіль: до 100 м у видимому спектрі, до 400 м у тепловізійному
зброя: до 30 м
гранати: до 3 м
протитанкові міни: до 20 м
протипіхотні міни: до 5 м
інтеграція алгоритмів аналізу для виявлення маскування шляхом об'єднання даних з кількох сенсорів (Sensor Fusion)
автоматичне маркування виявлених об’єктів із зазначенням типу загрози
можливість масштабування зображення для детального аналізу.
Точність детектування техніки та людей – понад 80% для видимих об'єктів у Vis-NIR спектрі. Висока інтеграція із сучасними рішеннями дозволяє розширити функціонал залежно від потреб користувача.
Власною розробкою УКР АРМО ТЕХ, яка може бути встановлена на бойову машину, є система постановки димової завіси. Вона може працювати як окремо, так і, наприклад, разом із системою виявлення лазерного опромінювання (лазерні приціли різного виду озброєнь).

Про додаткові
оснащення та технології, розширений функціонал та модифікації GYURZA-02 можна ознайомитися в нашому буклеті більш детально, завантаживши нижче, а більше фото та відео можна знайти в нашій галереї:
UAT.GYURZA-02
Новий бойовий броньований автомобіль та його модифікації
